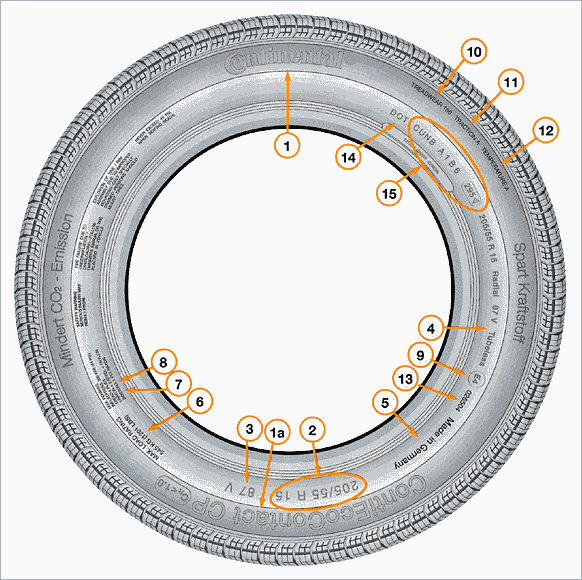

Маркировка шин

Обозначения:
DOT - Department of Transportation (Министерство транспорта США)
ETRTO - The European Tyre and Rim Technical Organization (Объединение европейских производителей шин и дисков, Брюссель)
ECE - Economic Commission for Europe (Ведомство ООН в Женеве)
FMVSS - Federal Motor Vehicle Safety Standards (Нормативы безопасности США)

Типоразмер шины

Например, 195/60R14 информирует:

1. о ширине ее профиля (195). Ширина профиля шины представляет собой выраженное в миллиметрах линейное расстояние между наружными сторонами боковин накачанной шины без учета возвышений из-за наличия маркировки, отделки или защитных поясов или ободов;
2. об отношении высоты профиля к его ширине (60), выраженном в процентах. Высота профиля представляет собой половину разности общего диаметра и номинального диаметра обода. В процессе развития конструкций шин их форма изменялась от почти круговой до более широких типов с более плоской поверхностью. При этом отношение высоты профиля к его ширине изменялось от 100% до 70%, 60%, 50% и до еще меньших значений. Это отношение (Н/В, где Н - высота, В - ширина) принято называть серией шины. Серия - исключительно важный параметр, от него во многом зависят ездовые качества шин. Некоторые фирмы (в основном, американские) ставят перед обозначением размера буквы Р (Passenger), подчеркивая тем самым, что данная шина предназначена для легковых автомобилей (например Р195/60R14), LT (Light Truck) - шина для легкого грузовика;
3. буква R означает радиальную "RADIAL" конструкцию шины и монтажный диаметр обода. Диаметр обода измеряется как в дюймах, так и в миллиметрах. При переводе надлежит считать 1 дюйм= 25,4 мм. В соответствии с европейской инструкцией ЕСЕ-R 30 за обозначением размера шин для легковых автомобилей идет обозначение эксплуатационных характеристик, состоящее из коэффициента нагрузки и условного обозначения скорости.

Маркировка шин отечественного производства

В соответствии с ГОСТ 4754-97 на покрышку наносятся следующие обязательные надписи:

§  товарный знак и (или) наименование изготовителя;

§  наименование страны — изготовителя на английском языке — “Made in…”;

§  обозначение шины;

§  торговая марка (модель шины);

§  индекс несущей способности (грузоподъемности);

§  индекс категории скорости (расшифровка);

§  “Tubeless” — для бескамерных шин;

§  “Reinforced” — для усиленных шин;

§  “M+S” или “M.S” — для зимних шин;

§  “All seasons” — для всесезонных шин;

§  дату изготовления, состоящую из трех цифр, первые две обозначают неделю изготовления, последняя — год;

§  “PSI” — индекс давления от 20 до 85 (только для шин с индексом “С”);

§  “Regroovable” — в случае возможности углубления рисунка протектора методом нарезки;

§  знак официального утверждения “E” с указанием номеров официального утверждения и страны, выдавшей сертификат;

§  “ГОСТ 4754”;

§  национальный знак соответствия ГОСТу (допускается наносить только в сопроводительной документации);

§  порядковый номер шины;

§  знак направления вращения (в случае направленного рисунка протектора);

§  “TWI” — место расположения индикаторов износа;

§  балансировочная метка (кроме шин 6,50-16С и 215/90-15С, поставляемых в эксплуатацию);

§  штамп технического контроля.

Обозначения зарубежных шин

На них могут быть некоторые другие обозначения:

§  “Тous terrain” — всесезонная;

§  “R+W” (Road + Winter) — дорожная + зимняя (универсальная);

§  “Retread” — восстановленная;

§  “Inside” — внутренняя сторона;

§  “Outside” — наружная сторона;

§  “Rotation” — направление вращения (для шин с направленным рисунком);

§  “Side facing inwards” — сторона, обращенная внутрь;

§  “Side facing outwards” — сторона, обращенная наружу (для асимметричных шин);

§  “Steel” — обозначение наличия металлокорда;

§  “TL” — бескамерная шина;

§  “ТТ” или “MIT SCHLAUCH” — камерная шина.
